ABB PLC 確保城市集中供熱系統智能化運行

概述

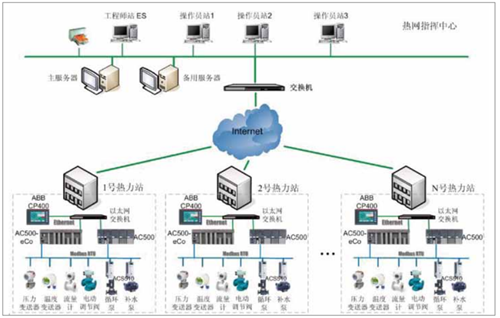

內蒙古包頭市青山區的熱網建設中已大量應用了城市集中供熱計算機監控系統，使熱網的管理調度實現了智能化。整個系統主要分為兩大部分，即現場監測子站和中央調度。熱網監測子站多由PLC和GPRS/CDMA無線DTU組成，站安組態軟件，擁有寬帶固定IP地址或固定域名，通過遠程連接服務器實現并發數據采集,多可連接1000個遠程站點。中央調度監控由站服務器和多臺客戶端組成，服務器負責采集和處理各個遠程監測子站的數據，客戶機通過B/S，C/S方式顯示畫面，查詢報表、趨勢、報警等。

已經解決的問題

1、一次網回路控制中主要的參考對象為熱力站一、二次網供回 水溫度；一次網控制的對象為一次網調節閥；控制目的為提 供熱力站的供暖熱量。

2、在熱力站循環泵控制中，可以采用供回水溫差結合供回水壓 差控制的方式，實現小流量大溫差的運行模式。這種調整可 以起到節約電能及熱能的效果。

3、二次網的補水控制采用的是定壓控制，補水泵的轉速根據當 前壓力與目標壓力的差值均勻調整，從而避免補水泵在啟動 和停止時對二次網系統的沖擊。

4、在現場人機界面上，可以通過操作面板任意調節系統所需的 各種運行狀態，例如：一、二次網供回水溫度及溫差，變頻 器大小運行頻率等。

5、通過 PLC 實時采集換熱站各運行參數，如：換熱器的出水回 水溫度和壓力、回水電動調節閥開度、水泵和電動調節閥運 行狀態等。

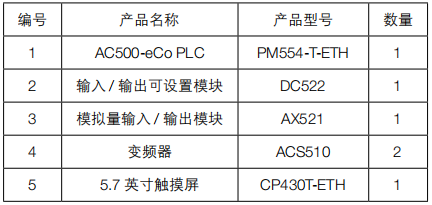

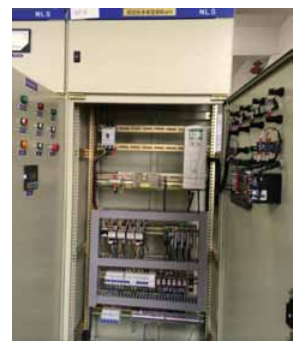

解決方案

客戶得到的益處

1、實現換熱站無人值守，提高自動化監控水平，降低人員成本

2、實現熱平衡計量，提高熱效率30%以上
