ACSM1在三單元漿紗機上的應用

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-11-29 13:38:00

系統配置

三單元漿紗機主要由烘房傳動部分、牽引傳動部分、以及紗線收卷部分組成，每個傳動部分都由一臺電機作為動力源。3臺ABB的高性能ACSM1驅動器分別驅動3個電機，實現速度控制以及紗線收卷控制。

解決的問題

卷徑計算由驅動器根據給定速度以及電機的實際轉速自動計算完成。隨著實際卷徑的增大，電機的轉速越來越低，電機的實際輸出轉矩越來越高，終保證卷曲的線速度以及張力恒定。

方案

具體控制方案如下：

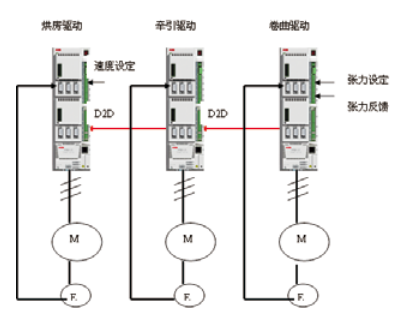

主速度給定由上位機發送給烘房驅動，烘房驅動再把實際速度通過D2D通訊（ACSM1驅動器之間交換數據的通訊方式）發送給牽引驅動器和卷曲驅動器。通過參數可以設定各個驅動器之間的傳動比例。每臺驅動器都配備編碼器，用來提高速度控制精度。

卷曲驅動器內置了卷曲控制軟件，可以實現開環張力控制、閉環張力控制、張力速度修正控制、浮動輥速度修正控制等應用。軟件同時集成了卷徑計算、慣量補償、摩擦力補償、轉矩記憶等功能。

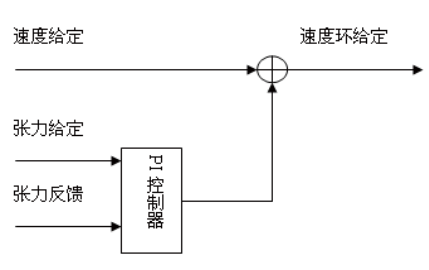

本次應用中的卷曲驅動器采用了張力速度修正控制方式，卷曲驅動器接收張力設定以及張力反饋信號，內部進行PI運算處理，把生成的調節值加到速度環設定值上作為實際速度給定，如下圖：

好處

ACSM1是ABB高性能機械類傳動產品，為客戶提供了優異的性能、豐富的功能。傳動功率從0.75160kW，適合于各類高性能機械設備。

1、高性能

ACSM1傳動產品采用了ABB專利的DTC（直接轉矩控制）電機控制技術，具有快速的轉矩響應、高速度控制精度，確保控制性能的優越。

2、驅動同步和感應電動機

ACSM1傳動產品不僅可以驅動異步感應電機，同時還可以驅動帶反饋或無反饋的同步伺服電機、異步伺服電機及高轉矩電機。

3、強大的反饋接口

ACSM1通過多種可選的編碼器反饋模塊，可以支持TTL增量型編碼器，ENDAT、Hiperface、SSI接口的值編碼器，以及旋轉變壓器等眾多類型的編碼器。

4、模塊化緊湊設計

ACSM1有三個主要部分－功率單元，控制單元，存儲單元。外部可選件包括輸入電抗器、輸入濾波器和制動電阻等可用于不同的系統配置。

5、自定義編程

通過專用的DriveSPC編程軟件，可以實現應用IEC－61131功能塊進行傳動固件功能擴展，實現不同客戶的功能需求。

6、存儲單元，方便維護

獨立的存儲單元可以存儲完整的傳動配置與傳動參數，更換功率單元或控制單元無需參數設置。方便應用程序和固件程序的保存與升級。

配置ABB高性能ACSM1驅動器的三單元漿紗機已經成功應用于多家客戶。在實際應用中ACSM1驅動器的控制性能表現出眾，速度和轉矩控制平穩。即使在高控制張力的紗線產品生產中，在低度蝸牛運行時速度和轉矩控制依然很平穩。
