ABB 高低高變頻器在忻州熱力站的應用

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-07 10:04:00

ABB變頻器的高低高方案是成熟方案，在全世界已得到廣泛應用。整個系統采用了 10/0.69kV降壓變壓器，ACS800變頻器，正弦波濾波器，0.69/10kV升壓變壓器等設備。

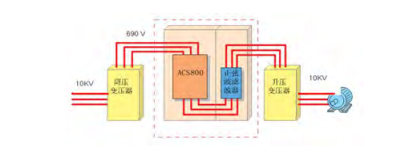

ACS800變頻器是久經考驗、成熟可靠的低壓變頻器。系統框圖如下所示：

系統配置

忻州熱力采用 1#、2# 兩個鍋爐進行集中供熱，其中每臺鍋爐分別配用兩臺鼓風機，一臺引風機，變頻器型號為：

-ACS800-07-0750-7+NSIN0900-6，應用于鼓風機，數量：4臺；

-ACS800-07-0320-7+NSIN0485-6，應用于引風機，數量：2臺；

每臺變頻器各配置 10/0.69kV 降壓變壓器，正弦波濾波器一臺與0.69/10kV升壓變壓器一臺。

通過上位機來控制和監控變頻器和整個鍋爐的運行。

解決的問題

（1）能夠精確穩定地控制風機的風量，保證鍋爐的正常運行

（2）隨著負荷的不同，調整風機的風量，節約了大量的電能

方案

ABB 采用了 10/0.69kV降壓變壓器，ACS800-07變頻器，正弦波濾波器，0.69/10kV升壓變壓器等設備。

在具體的應用中，其控制原理圖為：

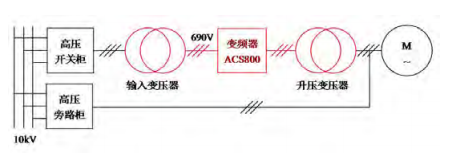

這個圖說明了高低高方案的原理，將10kV電壓經過變壓器降為690V電壓，經過ABB傳動單元后，在通過升壓變壓器將電壓升10kV，通過控制ACS800變頻器去控制高壓電機的運動情況。此外，為了降低升壓變壓器的溫升，在變頻器輸出側與升壓變壓器之間加裝正弦波濾波器。通過 PLC 來控制變頻器的運行。

好處

（1）結構簡單，安裝方便

（2）運行可靠，變頻器保持不間斷運行

（3）降低起動/停車過程對機械和電氣系統的沖擊

（4）對網側電網污染少，電磁兼容性強，綠色環保

（5）節省安裝空間

（6）正如該項目負責人所說：從試運營到一個工作周期結束，配用的高低高工作方案對風機有很好的控制，能自動調節風機的風量，做到對鍋爐負壓的自動調節，變頻器運行性能穩定，未出現任何故障停機現象，、可靠。通過一個工作期的運營，我們初步估算了，在使用ABB交流變頻器后，風機的節能率大約在30%，投資回報周期大約在2年左右。
