ABB調速風機控制的變風量系統

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-10 13:53:00

應用原理

變風量 (VAV) 系統中具有某些可以控制風量的部分。風擋控制是一個常見的解決方案，但對于風量控制而言，風機變頻調速控制是經濟的方法。在系統設計上，通常保持進風管道中的靜態壓力恒定。進風機保持管道壓力恒定，終端設備或 VAV 系統負責向空調空間提供風量可調節的恒溫氣流。

相反地，抽風機保持室內的靜態壓力恒定。設備實現集中維護。在系統設計上，可以做到將新風用于冷卻，無需使用冷卻設備，這就是所謂的節能循環。

可以通過以下方式控制室溫：

（1）風量控制

（2）熱量回收

（3）控制加熱或冷卻容量

詳細描述

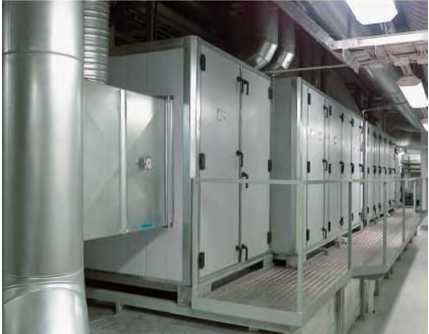

變風量系統將新風及回風送空氣處理單元（AHU）（3.）。空氣處理單元對進入的空氣（8.）進行溫度及濕度的控制。AHU的主要部件包括進風機（2.），加熱管（5.），冷卻管（6.），濾網（7.）及濕度控制設備（圖上未示出）。各個房間的溫度通過調溫器（11.）測量，然后直接控制每個房間的風擋或VAV系統。進風機的速度由變頻器（4.）控制，通過進風管道將風送整個樓宇內的各個區域。變頻器通過保持靜態壓力恒定的方式控制風量。壓力是通過傳感器（13.）測量的。抽風機（1.）將廢氣（9.）抽到廠房外。通過熱量回收（10.）方式，可將部分回風與送風混合使用，已達到節能的目的。抽風機通過一個變頻器（14.）控制，以保持與外界壓力的壓差（12.）恒定。在創建舒適區域方面的性能

定風量溫度調節系統過去曾在 HVAC 應用占主導地位。變風量控制可通過使用風擋或其他機械控制方法，比如節流控制或螺距控制來實現。

采用變速控制的變風量系統優點如下：

（1）由于降低了運行速度，并采用了調速變頻器軟啟動及停止，使用 VSD 可實現電源缺相保護

（2）對于維持舒適區域的限制條件而言，控制速度更快

（3）電能消耗低

（4）與定風量系統相比，加熱及制冷能耗更低

（5）更易于維持較低的噪聲水平
