ABB中壓變頻器在水處理中的應用

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-09 10:59:00

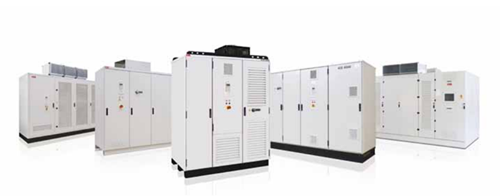

ABB能夠為功率范圍在315kW100MW以上的應用提供整套中壓變頻器和軟啟動器。

ACS 1000（315kW–5MW，高4.16kV）

ACS 1000中壓變頻器是一種的適用于水行業泵站的解決方案。由于其的正弦波輸出濾波器消除了共模電壓和電壓反射，ACS 1000適用于任何新的或現有的標準電機。ACS1000i是一種全集成式標準變頻器，包括輸入變壓器和輸入接觸器。

ACS 2000（250–2600kW，4.0–6.9kV）

ACS 2000適用于改造的應用和電壓高達6.9kV的全新標準感應電機。它無需使用輸入隔離變壓器，因此能夠直接與電網連接（直接掛網），可以帶集成式變壓器或連接到外部輸入隔離變壓器。ACS 2000也可用于四象限運行，實現能源再生及無功功率補償。通用變頻器為諸如風機和泵等應用提供了簡單、可靠的電機控制。

ACS 5000（2–32MW，6.0–6.9kV）

ACS 5000適用于電壓高達6.9kV的標準感應電機和同步電機。ACS 5000是電壓等級在6.0–6.9kV范圍內的高功率泵應用的理想選擇。采用ACS 5000改造這些泵將大幅度提率和可靠性。空冷型ACS 5000還可配備集成式變壓器。

ACS 6000（3–27MW，高3.3kV）

ABB的ACS 6000是一種模塊化變頻器，適用于包括同步和感應電機的高性能單或多電機應用。ACS 6000可配備12/24脈沖二極管整流器或IGCT有源整流器單元，從而減少甚消除電網諧波。ACS6000是大型泵站和對電網情況有苛刻要求的應用的理想選擇。

MEGADRIVE-LCI（2–72MW，或根據需求提供更大功率）

ABB的MEGADRIVE-LCI是高電壓和高功率泵應用的佳解決方案，適用于灌溉和水運輸領域。它們還可用作多泵應用的軟啟動器。功率在72MW范圍內的設備采用標準化設計，功率超過100MW的設備采用工程化設計。

ABB變頻器水處理中的技術亮點

直接轉矩控制（DTC）

ACS變頻控制平臺基于ABB備受贊譽的直接轉矩控制（DTC）技術，在同類中壓變頻器產品中實現了佳的轉矩和速度性能。

低電壓穿越

ABB中壓變頻器具備低電壓穿越功能，變頻系統能夠耐受供電故障。如果供電中斷，該變頻器在有功單無轉矩的生產模式下仍然能夠持續運行。只要電機運轉和向變頻器傳輸，變頻器即可運行。恢復供電后它可立即恢復正常運行。

部件數量少

部件越少可靠性越高。ABB采用高功率半導體開關部件和特有的拓撲結構可大大減少部件數量。

無熔斷器設計

所有ABB中壓變頻器都無需使用熔斷器即可運行。無熔斷器設計減少了部件數，在發生過電流跳閘后可快速重新啟動。

無編碼器

編碼器易引起故障。它們常常暴露于電機外部。ABB的中壓變頻器無需編碼器即可運行。

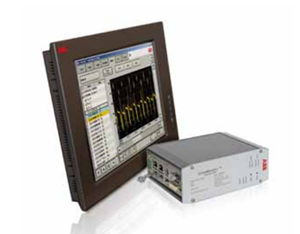

遠程監控和診斷

DriveMonitor 使用戶能夠?qū)崟r接入變頻器。無論采用何種控制方法，它都支持ABB變頻器的監控和診斷，因此還能夠連接現有裝置。

可選工具包括一個硬件模塊和一個能夠自動收集和分析特定變頻器信號和參數的軟件層。

長期監控功能能夠提供關于設備狀態、維護任務和性能改進機會的重要信息。診斷程序和趨勢分析不僅覆蓋變頻器本身，還能監控其他傳動系統元件。

變頻系統的主要組成部分

電力變頻系統包括輸入變壓器、變頻器和電機。此外ABB還可提供無變壓器變頻器。

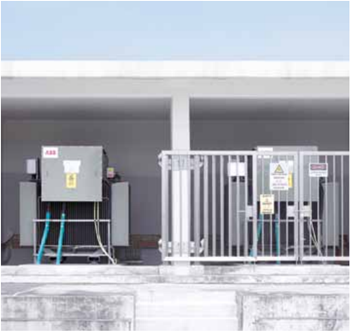

輸入變壓器

輸入變壓器輸入變壓器有兩個功能：它能夠調節電網的供電電壓，使其能夠滿足變頻器輸入電壓要求，以及它能夠保護電機不受共模電壓的影響。ABB的輸入變壓器專門針對用于變頻器進行設計。

ABB的輸入變壓器包括各種額定值和一次電壓。有供室內或室外安裝的油式或干式變壓器。

高壓電機

憑借出色的性能和可靠性，ABB的高壓電機贏得了良好的聲譽。該產品包括感應電機和同步電機。

由于感應電機的多功能性、可靠性和簡單性，感應電機是工業領域的“骨干”。在10MW以內的功率范圍內，鼠籠式感應電動機通常是，高功率可達18MW。

同步電機多為高功率電機。除了高功率外，同步電機還具有率、高性能和整功率因數等優勢。永磁電機是無需他勵的同步電機。這些電機適用于慢速應用。

應用和成功案例

迄今，ABB已經為水應用行業安裝了總額定功率超過2,200MW的中壓變頻器。相關范例略舉如下：

泰國城市供水管理局

ABB為位于曼谷的城市供水管理局（MWA）提供了中壓變頻器。該機構為1,100萬人提供生活用水。曼谷城市供水管理局擁有和運營著世界上大的水處理廠之一和30多個泵站。電費占其生產成本的一半左右。ABB提供的設備能夠幫助城市供水管理局的每個泵站每月節約電費1萬多美元。
