ABB變頻器ACS800助力華新秭歸水泥節能減排

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-02 14:21:00

石灰石破碎機設在礦山平峒內，破碎后的石灰石通過一條下山長膠帶機輸送廠區石灰石均化庫。膠帶機主要參數：帶寬1200mm、水平距離1.965km、皮帶頭尾高差302m、大傾角—10.7°、大輸送量1400t/h、大帶速2.5m/s、大運行功率-800kW。因物料輸送落差太大，其平穩啟停、制動及電機同步、功率平衡成了控制的關鍵。

系統配置

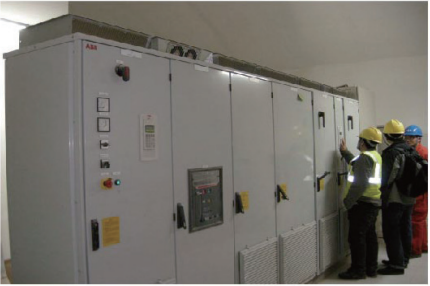

膠帶機采用2臺500kW/690V變頻電機尾部拖動，配置一套ABB ACS800四象限運行多傳動變頻器柜體，進線電壓為690V，變頻器輸出為690V。整流單元ACS800-207-1390-7一臺，為標準IGBT整流方式，實現回饋電網；逆變單元ACS800-107-0870-7二臺，驅動2臺電機，兩臺電機的傳動采用主從控制，一臺變頻器工作在速度狀態，一臺為力矩狀態，跟隨臺電機的出力，保證兩臺電機同速同力。

變頻器控制采用遠程控制方式，通過變頻器的Profibus-DP現場總線與上位機進行通信。上位DCS系統實現設備的啟動聯鎖、操作聯鎖、聯鎖、加減速等控制。

ACS800 多傳動是工業傳動產品的一個類型，由連接到公共直流母線的工業傳動模塊構成。公共直線母線為傳動模塊提供直流電壓。直流電壓由一套裝置中的整流單元提供。整流單元有從簡單的二極管整流單元到復雜的有源 IGBT 整流單元的多種選擇。這個結構簡化了整個裝置，并且?guī)砹艘韵聝?yōu)點：

（1）節省了連線、安裝和維護費用

（2）節省了空間

（3）減少了器件數量，提高了可靠性

（4）減小線電流并且簡化了制動裝置

（5）公共直流母線實現電能循環，可以實現電機到電機的指導而無需制動斬波器或回饋單元

（6）多傳動的公共整流單元確保了裝置整體性和控制功能

解決的問題

（1）膠帶機的平穩啟動、停車

（2）膠帶機重載啟動的飛車問題

（3）膠帶機在運物料的作用下的有效制動

（4）有效回饋電網

（5）降低快速啟動 / 快速停車過程對機械和電氣系統的沖擊

方案

采用1套ACS800多傳動變頻器驅動膠帶機2臺電機，變頻器配置：

1xACS800-207-1390-7+B053+Q952+G331+G300+G301

2xACS800-107-0870-7+B503+G300+L502+L509+K454+H366

好處

（1）實現膠帶機的真正軟啟動、軟停車

（2）實現膠帶機重載平穩啟動，避免飛車

（3）保證膠帶機工作時下運物料的有效回饋電網，實現節能，根據運行工況計算年節省 160 萬度電。節能價值 88 萬元。

（4）降低快速啟動 / 快速停車過程對機械和電氣系統的沖擊，避免撒料與疊帶

（5）有效抑制膠帶輸送機動態張力波可能對膠帶機和機械設備造成的危害，延長輸送機使用壽命，增加輸送系統的性和可靠性。 - 對網側電網污染少，電磁兼容性強，綠色環保
