ABB變頻器水泵功能應用指南

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-05 09:26:00

ABB變頻器是智能型的

在水泵控制上的優點和特點

節能

（1）ABB變頻器的效率高達98%

（2）休眠和喚醒模式

（3）泵的優化控制

（4）內置節能參數組

（5）內置負載分析器

節省時間

（1）調試方面

（2）泵應用宏的使用縮短調試時間

（3）助手型控制盤使啟動快速，配置容易

綠色環保

（1）電抗器內置

（2）EMC標配內置

節省成本

（1）內置多個PID和修正PID功能

（2）無需流量計，就可以計算出流量

（3）強大的內部邏輯可以節省外部PLC

（4）同步單元RSYC—01可以降低電網沖擊，減小開關的容量

（5）IPC（智能泵控制）軟件

水泵專用應用宏

應用宏的選擇將使變頻器的應用更加簡單，調試更加方便。ABB低壓交流傳動，用于水泵控制的應用宏主要有PID應用宏、PFC應用宏和SPFC應用宏。只要用戶設置好所需要的應用宏，相關的參數就自動設置完成。并且全部邏輯都來自于變頻器內部，無需再使用外部PLC控制器。

PID應用宏

PID應用宏，適用于一臺變頻器拖動一臺水泵的應用，做恒壓，恒流量，恒溫等控制。

PFC應用宏

PFC應用宏，通常用于一臺變頻器拖動多臺水泵的情形。分兩種情形：無定時切換PFC和有定時切換PFC。一臺變頻器拖動水泵的數量如下：

（1）無定時切換，無繼電器擴展選件OREL—01：多4臺

（2）無定時切換，有繼電器擴展選件OREL—01：多7臺

（3）有定時切換，無繼電器擴展選件OREL—01：多3臺

（4）有定時切換，有繼電器擴展選件OREL—01：多6臺

SPFC控制

SPFC，也稱為帶循環軟啟功能的PFC，該功能使得變頻器能作為一臺軟啟動器加變頻器聯合工作。

一臺變頻器拖動水泵的數量如下：

（1）無繼電器擴展選件OREL—01：多3臺

（2）有繼電器擴展選件OREL—01：多6臺

PFC和SPFC水泵功能控制原理

PFC控制原理

作為傳統的PFC方案，是指一臺水泵拖動多臺水泵的應用。當變頻泵固定時，一臺變頻器在標準配置下多可以拖動4臺水泵，通過外部繼電器擴展后，多可拖動7臺水泵，而無需外加的PLC就可以實現。

（1）當變頻泵固定時：

其原理圖（一拖三）如圖（1）所示。其控制原理如下：

■ 變頻泵固定，通過調節電機轉速控制泵的輸出能力

■ 其它泵的電機通過接觸器連到電網上，泵的啟動、停止由變頻器控制

（2）變頻泵定時切換時：

自動切換的目的是為了保證在多泵系統中，電機和水泵運行時間均衡，主電路原理如圖（2）所示。每次自動切換時：

■ 不同電機輪流接到變頻器的輸出端—作為調速電機。

■ 其它電機順序起動。

SPFC控制原理

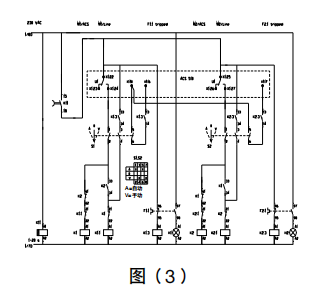

SPFC宏的主回路原理圖和PFC原理圖是一致的，但是二者的工作邏輯有所不同，控制接線圖如圖（3）所示。循環軟啟動PFC使得變頻器能作為軟啟動加變頻器聯合工作。循環軟啟動功能描述如下：

■ 當電機1頻率到達電網工頻時，電機脫離傳動單元，經過一段時間延遲后，直接接入電網運行。

■ 電機2連接到傳動單元。2號電機根據PID的給定值和實際值的運算結果逐步增加頻率，直到滿足泵的實際工況。

■ 電機3…6使用同樣的步驟進行啟動。

■ 停止電機的邏輯與標準PFC控制。

定時器功能

助手控制盤ACS-CP-D如圖（4）所示，配置了適時時鐘，可以記錄故障的時間和日期，而且可以用來定時控制，定時器功能如下：

■ 4個定時器

■ 每日按時起停

■ 每周按時起停

■ 無需DI口起停

■ 有助手控制盤和電池

睡眠功能

（1）避免泵的頻繁啟動/停止，特別是液位控制時更加節能

（2）通過外部測量 (如輸出流量的測量) 激活睡眠功能

（3）睡眠提升用于提高液位和延長睡眠時間

預加壓功能

預加壓功能可以在閉環控制前，在管道內預充滿水，使泵啟動更加平滑，避免過壓峰值的出現 ，大大減少超調，水錘效應等現象。

同步單元RSYC-01的應用

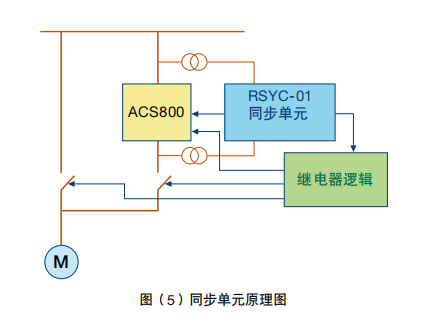

同步單元RSYC-01的作用在于它能幫助電機從變頻供電無沖擊地投切到工頻電源上，工作原理圖如圖（5）所示。當變頻器加速電機到額定轉速時，同步單元發出指令，切換電機供電電源到電網上，同步電源利用修正單元調整變頻器的頻率給定。當同步條件滿足時，同步單元發出信號到繼電器邏輯上，通過接觸器/斷路器的切換來改變電機的供電電源。

在下列情況下，該功能非常有效

■ 弱電網情況下，直起電機不太可能

■ 在高轉矩下控制啟動

■ 電機功率非常大時，降低沖擊電流，從而降低相關開關器件的容量

■ 通過PLC切換，可以實現多泵的輕松切換

■ 同標準軟啟動相比較，可以降低啟動電流，更加精確的控制。

PLC實現智能泵控制

將PID功能集成在PLC（根據需要可選擇AC500,或AC500-eco）內，變頻器的啟動/停止，加速/減速等指令都通過PLC來下達。PLC和變頻器之間通過現場總線連接起來。跟傳統PFC功能不同的地方還在于，這種控制方式要求每臺水泵都有一臺變頻器拖動，這種控制方式的特點主要有：

■ 比傳統的PFC控制，能節約電能大約10-20%；

■ 多泵控制使得啟動停止更平滑，消除水錘效應，降低對機械和電網的沖擊

■ 可實現多泵的主從和同步控制

■ 實現定時切換功能
