ABB變頻器在東莞理文海水淡化項目上的應用

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-03 13:43:00

背景

由于理文造紙廠廠址離海較近，河水會受海水倒灌的影響，所以取的原水為微咸水。為了滿足生產用水需求，公司投入了近兩億，使用了現在的海水淡化脫鹽工藝-膜法工藝。雖然水處理運行成本高導致生產的成本提高，但可以有效地利用海水資源的同時也為社會節省每天約 6 萬立方米的淡水。經過多項節水措施的有效實施，廣東理文造紙有限公司的節水效益得到了的提高。

目前，東莞理文造紙有限公司的造紙環節每天大約需要14萬噸的淡水，所以興建了幾個海水淡化工廠。對于第五海水淡化工廠的設計能力是1800立方米每小時。

海水淡化的工藝流程

顯然，海水淡化過程中需要配備多臺水泵，水泵需要消耗大量的電能。變頻技術可以有效幫助水泵節能，保護電機，增加效率，目前已經成為了節能增效的典型配套。在理文造紙公司的五期水廠，使用了多臺ABB變頻器，不僅滿足系統的工業需要，同時也達到了節能的目的。

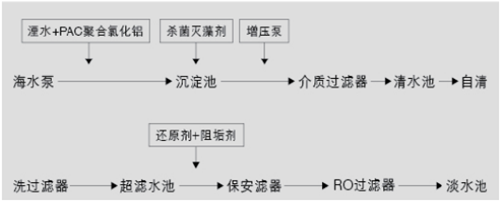

理文水廠海水淡化的工藝是這樣的：取得海水后，在水中加湮水與PAC 聚合氯化鋁后，到沉淀池，經過沉淀后的河水到沙濾水池，經過沙濾后的河水到清水池，經過超濾進水泵，到自清洗過濾器，后進入超濾水池，超濾水池的水經過 RO 出水泵，并加還原劑和阻垢劑后，經過保安過濾器和 RO 過濾器流入淡水池，后經過泵到達車間。簡單工藝示意圖如下所示：

系統配置

在該水廠整個工藝環節，使用ABB變頻器的清況是：超濾環節裝配了1臺110kW ACS510變頻器，超濾反洗環節裝配了3臺90kW ACS510變頻器，高壓泵環節配置了12臺250kW ACS800型變頻器，段間配置了6臺90kWACS510變頻器。

ACS800&ACS510 系列變頻器內部電路板均采用電路板涂層特殊處理，使傳動更加適應潮濕的環境，而內置欠壓及過壓調節器，使傳動對電網的波動的適應性得到了提高，在水泵控制工藝中，過程PID控制可以說是整體控制的關鍵點，而傳動內置PID調節器，在控制壓力、流量和液位等過程變量的控制效果明顯，在設備投入生產后，設備的維護人員是一個很大的問題，而ABBACS800&ACS510系列內置故障自診斷功能，不僅可以為維護人員提供故障記錄，方便故障分析，而且在發生故障時，故障診斷提示，可以幫助維護人員很快的解決故障。
