ACSM1在管式捻股機上的應用

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-11-28 13:33:00

ACSM1產品特點

ACS M1是ABB高性能機械類傳動產品，為客戶提供了優異的性能、豐富的功能。傳動功率從0.75160KW，適合于各類高性能機械設備。

1、高性能：ACS M1傳動產品采用了ABB專利的DTC（直接轉矩控制）電機控制技術，具有快速的轉矩響應、高速度控制精度，確保控制性能的優越。

2、驅動同步和感應電動機：ACS M1傳動產品不僅可以驅動異步感應電機，同時還可以驅動帶反饋或無反饋的同步伺服電機、異步伺服電機及高轉矩電機。

3、強大的反饋接口：ACS M1通過多種可選的編碼器反饋模塊，可以支持TTL增量型編碼器，ENDAT、Hiperface、SSI接口的值編碼器，以及旋轉變壓器等眾多類型的編碼器。

4、模塊化緊湊設計：ACS M1有三個主要部分－功率單元，控制單元，存儲單元。外部可選件包括輸入電抗器、輸入濾波器和制動電阻等，用于不同的系統配置。

5、自定義編程：通過專用的DriveSPC編程軟件，ACS M1可以實現應用IEC－ 61131功能塊進行傳動固件功能擴展，實現不同客戶的功能需求。

6、存儲單元，方便維護：獨立的存儲單元可以存儲完整的傳動配置與傳動參數，更換功率單元或控制單元無需參數設置。方便應用程序和固件程序的保存與升級。

7、標準：標配集成了STO力矩中斷功能，可以用于防誤起和與停車功能相關的其它問題。

控制系統介紹

在捻股機運行過程中，終客戶對設備在低速運行狀態下的控制性能要求很高。低速點動時牽引電機緊緊跟隨主機的速度變化，從而保證低速運行時捻距的穩定。由于此種型號的捻股機捻距大小完全靠主機和從機的速度比來實現，從本質上來說是要保證主機和從機旋轉的相位比保持不變，所以要保證捻距的穩定，保證主機和從機旋轉的相位比恒定。由于普通變頻器只能做到速度控制不能進行相位控制，在高速運行時速度控制誤差相對較小，基本可以做到捻距的穩定。如果在低速點動運行時速度誤差變化很大，就不能保證捻距的穩定了。這時就要用到相位控制，即在低速點動時也保證了主機和從機的運行相位同步。根據以上分析，我們提出了兩種控制方案。

筒體主機用ACS M1-04AM，牽引從機用ACS M1-04AM。

控制系統介紹：

主機用一臺11KW的ACS M1-04AM，從機用一臺5.5KW的ACS M1－04AM。主機和從機都配備FEN－31 HTL編碼器反饋模塊，接收主機電機和從機電機編碼器信號作為速度以及位置反饋。主機和從機都配備FPBA－01 Profibus DP通訊模塊，實現與上位PLC的通訊。主機和從機的起停信號都由PLC通過通訊給定。主機控制方式采用虛擬主機同步控制，同步速度給定由PLC通過DP通訊給定。從機的控制方式采用同步控制，同步位置給定值由主機通過D2D通訊給定。

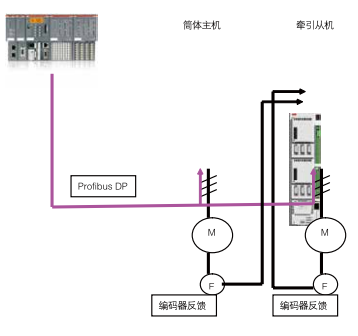

筒體主機用ACS550，牽引從機用ACS M1－04AM

控制系統介紹：

主機用一臺11KW的ACS 550，從機用一臺5.5KW的ACS M1－04AM。主機配一塊RPBA－01 Profibus DP通訊模塊，從機配一塊FPBA－01 Profibus DP通訊模塊，以及一個FEN－01 TTL編碼器反饋模塊。主機和從機的起停等控制信號都由上位PLC通過通訊給定。主電機和從電機都配由TTL增量型編碼器，并且兩個編碼器的信號都接到了從機的編碼器反饋模塊上面。從機采用ACSM1的用動控制軟件，控制方式選擇為同步控制方式。把接到反饋模塊上的主機編碼器反饋作為同步給定源，從而保證從機與主機的速度以及相位的同步。
