東元伺服JSDG2制袋機應用案例

 1.設備簡介

GBDR-500雙通道連卷平口袋機用于塑料垃圾袋的高速自動生產，適合各種制袋廠的規模化生產。通過設置可生產500~1000不同規格的垃圾袋，制袋速度150~240只/分*2。此套設備要求制袋速度快，效率高，袋長穩定（每卷偏差2mm以?xún)?nèi)）。

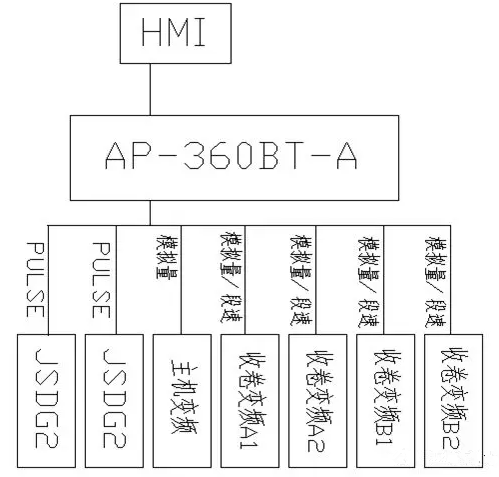

2.系統組成

· PLC：AP-360BT-A*1

· SERVO：JSDG2-50A3*2

       JSMA-MB20A7K*2

3.控制柜圖片

4.工藝說明

復位：按下復位按鈕，如收卷A在前，卷叉B收回，翻轉盤翻轉180度卷叉B定位，定位完成伸出；如收卷B在前，卷叉A收回，翻轉盤翻轉180度，卷叉A定位，定位完成伸出；

主機： 主機即切刀運行，由變頻器控制，外部旋鈕調速，啟動后以固定速度運行

送料：送料分左送料、右送料，兩個同時動作，分別由兩臺伺服控制；

收卷：收卷分左通道收卷、右通道收卷，每個通道又有前后兩個收卷裝置輪流進行收卷。自動時會提前翻轉，收卷到即斷袋切換到另一收卷；

手動：點進時送料收卷一起動作，點退時只有送料動作；

5.方案優勢

A：JSDG2采用脈沖控制，響應快，效率高，速度可達到200只/分鐘以上（原匯川系統做到190只/分鐘）且產出袋長穩定偏差小;

B：HMI直接設置袋長，可適用500~1000MM長度的塑料袋生產，并可根據實際袋長在觸摸屏上實時調整；

C：后續將整套采用東元產品（現客戶電控產品駁雜），系統兼容性強，且利于后期售后維護。
