東元伺服JSDG2涂布機應用案例

 1.設備簡介

涂布機屬于流延膜生產線中的關鍵設備，負責對流延膜進行牽引、涂膠、壓花、收卷等功能。此應用系統各傳動機構均采用伺服，具有控制精度高，實時性強等特點。

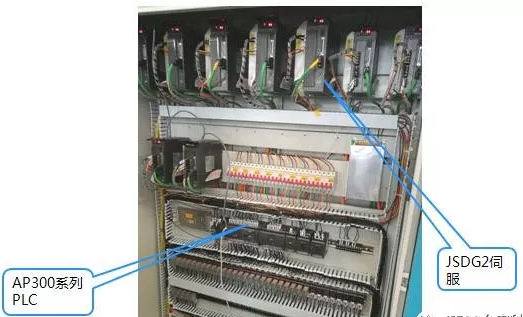

2.電器柜內圖

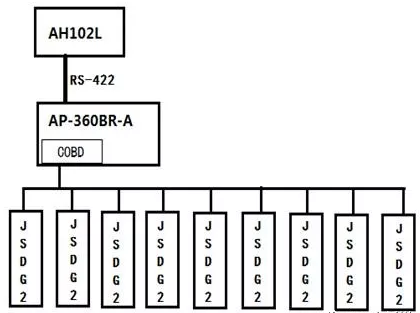

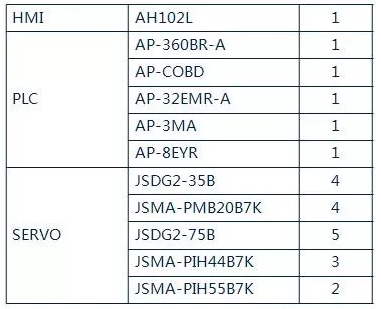

3.系統組成

4.工藝說明

點動模式： 控制每個機構的伺服均可在總線模式下點動運行，速度單獨設定；

收卷控制： 可根據實際生產材料的不同，收卷機構采用速度模式或轉矩模式；亦可采用恒張力控制自動計算收卷直徑；

自動模式： 自動啟動后，線速度可統一調整，亦可在線速度不同步時每臺單獨調整。

5.方案優勢

A：所有CANopen總線控制，布線簡單方面，通訊速率高且穩定可靠，抗干擾能力強且利于后期售后維護;

B：AP300系列PLC內置RS-232/422/485通訊口，可同時與HMI、加熱器、測速儀同時通訊;

C：系統具有單臺點動，全線聯動等多種功能，操作方便，使用簡單。
