東元伺服應用于激光切割機-JSDE2

1.設備簡介

激光切割機是通過激光束照射到工件表面，使工件達到熔點或沸點，隨著光束與工件相對位置的移動，使材料形成切縫，從而達到切割的目的。

2.機臺特點

光束代替了傳統的機械刀，具有精度高，切割快速，不局限于切割圖案限制，自動排版節省材料，切口平滑，加工成本低等特點。

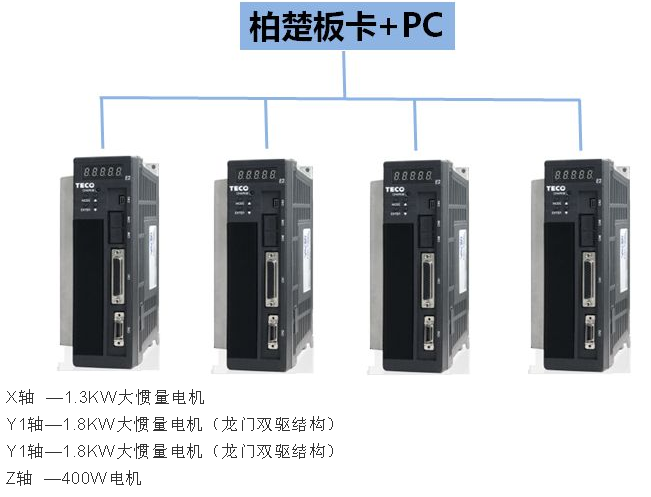

3.系統配置

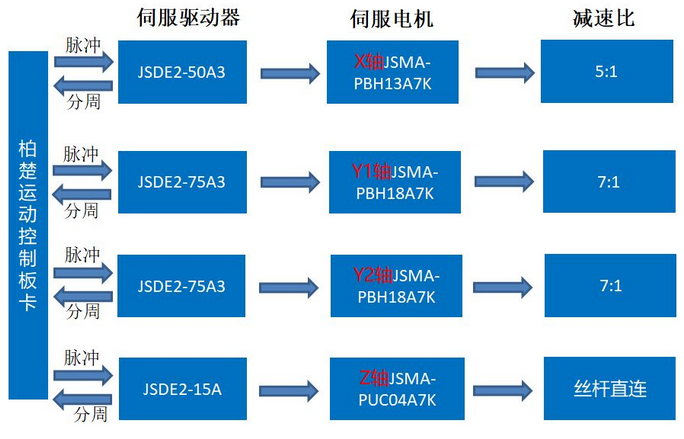

4.電氣系統圖

5.機臺結構說明

鋼結構床身

板焊拼接、熱處理、表面處理。采用加厚鋼板全拼焊接，結構堅固，抗變形能力強，穩定性強。

斜齒傳動

承載能力強，經久耐用。傳動平穩，沖擊、震動和噪聲小，精度高

龍門雙驅驅動

Y軸雙伺服電機同步驅動功能、更強的動力，確保高速切割的速度及穩定性。

6.產品要求

.XY軸要求高響應，定位精確，同步性好

.電機運行噪音小

.伺服參數通用性好，調試方便

.定位精度： ±0.05mm

.空程速度：100m/min

7.產品優勢

.     .配合東元高慣量、高轉速電機滿足客戶切割精度要求，運行更平穩

.剛性調整后參數穩定性好，不同機臺參數基本通用，調試方便

.高性價比
