ABB多傳動和電機助力湄洲灣港東吳港區節能降耗

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-04 14:33:00

項目背景

    湄洲灣港東吳港區散貨區安裝了12條皮帶機。初的設計方案是采用10kV的高壓電機與液力耦合來驅動皮帶機，但是經過ABB傳動公司對該項目的節能評估，客戶終選用690V低壓工程型變頻器配置電機方案。該項目的成功說明了ABB的節能評估，不僅適用于改造項目，而且適用于新項目。
系統配置

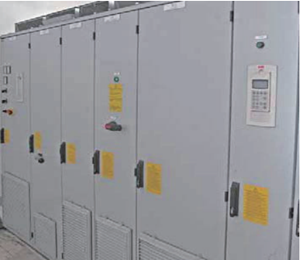

    東吳碼頭散貨區一期的皮帶機根據皮帶的長短和工藝需要來配置變頻器，共12條皮帶機。有7條帶式皮帶機采用單臺ACS800系列工程型變頻器驅動，有3條帶式皮帶機每條配置ACS800多傳動控制設備，每條皮帶有三個傳動點，另外2條帶式皮帶機每條配備ACS800多傳動控制設備，每條皮帶有2個傳動點。變頻器按重載選型，變頻器采用12脈沖整流方式抑制電網側諧波。主要型號由整流單元ACS800-507與逆變單元ACS800-107組成，驅動電機采用型號為HXR400LC4電機組成，其額定功率與數量分別是450kW 4臺，560kW 8臺，500kW 8臺，630kW 1臺。
ACS800系列變頻器采用直接轉矩控制技術，易于實現同一輸送帶多電機的速度均衡和負載分配。直接轉矩控制的優點如下:
    （1）的轉矩特性：轉矩階躍響應時間＜5ms
    （2）的速度控制：開環控制的靜態速度誤差±0.1-0.5%動態速度誤差0.4%sec
    （3）低的噪音：ACS800磁通優化模式降低了電機的高頻噪聲
    （4）驅動電機的逆變器之間內部分配，有發電，有電動
    （5）統一的整流單元，節省安裝空間
    （6）降低輸入電流，節約電纜，安裝和維護成本
    （7）針對幾個逆變器，有公共的制動方式
    （8）可以實現系統冗余，確保系統穩定運行

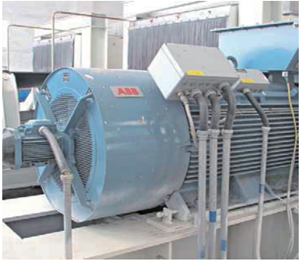

同時，使用ABB大電機也有如下亮點：
    （1）連續不間斷的生產
    （2）更長的生命周期
    （3）系統更可靠
    （4）更低的維護成本
    （5）振動減少，噪音降低
解決問題
    （1）變頻器可輕松與上位機連接，根據負荷大小，上位機給變頻器發指令來控制皮帶機的快慢，使得皮帶機不再是恒速運行。
    （2）采用變頻器控制可以實現多臺電機的同步控制和負載分擔，這樣可以保護皮帶機，延長皮帶機的使用壽命。
    （3）變頻器的使用實現了皮帶機的軟啟軟停，減小了啟動電流對電網的沖擊。
方案
    （1）編號為 B2-1A,B2-1B,B3-1A,B3-1B,B3-2A,B3-2B,B5-1A 帶式輸送機每臺配置一臺ACS800系列工程型變頻控制設備。
    （2）編號為 B1-1A,B1-1B,B4-1A 帶式輸送機每臺配置二臺ACS800系列工程型變頻控制設備，兩臺之間主從控制，主機速度控制，從機轉矩跟隨。
    （3）編號為 B4-2，B4-3帶式輸送機每臺配置三臺ACS800系列工程型變頻控制設備，三臺之間主從控制，主機速度控制，兩臺從機力矩跟隨。
    （4）變頻器既可以本地控制，也可以遠程控制。正常情況下，系統處于遠程控制下。上位PLC程序接受中控操作員的輸入信號，檢測設備的全部輸入信號，當符合啟動條件時可以啟動設備；當設備運行過程中，出現導致設備停機的故障信號及游聯鎖信號不滿足時，自動停止設備。
客戶受益
    （1）ACS800變頻器技術成熟，使得設備運行穩定性高。
    （2）ACS800變頻器和電機節能效果，可短期收回投資成本。
    （3）ACS800變頻器性能穩定，功率元件的壽命很長，只需很低的維護成本。ACS800變頻器還可實現遠程監控，降低用工成本。
    （4）ACS800變頻器平緩的加速有效降低對傳送帶的沖擊（降低 20%的速度可以提高機械部件一倍的壽命），降低傳送帶和機械部件的磨損，減少服務，提高系統的可靠性。
    （5）低壓傳動相比較中壓傳動，成本低，調試簡單，維護方便，對普通電工來說就可以實現，降低了整個生命周期成本。
    （6）ACS800變頻器可以降低啟動電流，減少沖擊，有效避免進線電壓的跌落，無需無功補償，電網的諧波含量也非常低。
    （7）由于ABB變頻器采用直接轉矩控制（DTC）的智能技術，又結合磁通穩定法（FS）帶來了傳統直流電機或其他交流電機控制方法無法實現的超高準確度以及動態轉矩控制，為帶式輸送機系統的運行提供更好的保障。
此文關鍵字：ABB變頻器   港口節能變頻器
