ACS800水冷型變頻器在重慶游輪上的應用
系統配置

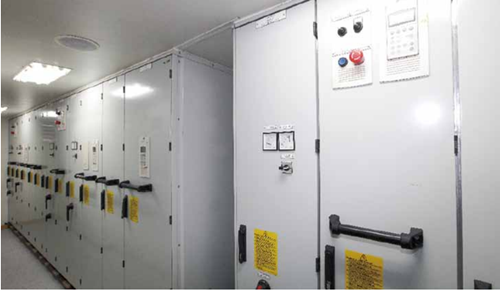

本系統共包括12脈沖主推進變頻器4套（成柜供貨），均選用ABB公司水冷變頻器產品。4套變頻器分為兩組，每組變頻器采用一套冗余的公共水冷系統。主要參數如下：
-制造商：ABB
-產地：中國 北京
-船級社：CCS
-型號：ACS800-507LC-1370-7（整流部分） ACS800-107LC-0940-7（逆變部分） NBRW669（制動部分） ACS800-1007LC-0195( 水冷單元 )
-輸入電壓：525-690V，3相，-10%-+10%
-輸入頻率：48-63Hz，大變化率17%/s
-基波功率因數：0.98（額定負載下）
-總功率因數：0.95（額定負載下）
-輸出電壓：0-660V，3相
-輸出頻率：0-300Hz（可根據用戶需求調整）
-額定輸出功率：680kW
-額定負載時效率：約98%
-冷卻方式：水/水冷卻
-防護等級：IP54
-噪音：＜=60dB
-振動等級：2到13.2Hz：±1.0mm振幅（高點）13.2到100Hz：0.7g加速度
-柜體尺寸：5430mm x 2100mm x 644mm(WxHxD)/組變頻柜
-重量：4885kg/組變頻柜
另外，系統還包括6脈沖側推進變頻器1套（成柜供貨），選用ABB公司空冷變頻器產品，設備主要技術參數如下：
（1）型號：ACS800-07P-0440-3
（2）輸入電壓：400V，3相，-10%-+10%
（3）輸入頻率：48-63Hz，大變化率 17%/s
（4）基波功率因數：0.98（額定負載下）
（5）總功率因數：0.93-0.95（額定負載下）
（6）輸出電壓：0-380V，3相
（7）輸出頻率：0-300Hz（可根據用戶需求調整）
（8）額定輸出功率：315kW
ABB變頻器，尤其水冷型多傳動，在船舶推進領域具有的優點和特點：
（1）節約能源，空間，安裝電纜簡單，減少維護
（2）更少的培訓，工程設計，調試，文件，備件，技術支持
（3）快速精確的控制，快速響應負載波動
（4）預先制作好的專用應用軟件，定制的解決方案
（5）大量的可選件，功率范圍寬，電壓范圍寬
（6）易于選型，易于購買，易于使用
挑戰
（1）輪船空間小，所以要求變頻器體積小，功率大
（2）輪船環境惡劣，濕度大，溫度高，所以需要變頻器有高防護等級和強散熱能力
（3）要求變頻器過載能力強，動態響應好
（4）要求變頻器穩定可靠
客戶受益
（1）采用ACS800水冷型多傳動推進器后，震動和噪音減少80%，據測試，其滿負荷時，坐在2層的中餐廳也幾乎聽不到發電機聲音。
（2）按照該郵輪每年滿負載航行計算，可節省200-400噸柴油。
此文關鍵字：ABB變頻器 水冷型變頻器
