ABB伺服鋰電池涂布機成功案例
項目背景
（1）全球都在重視環境問題，政府提倡支持新能源汽車，新能源汽車采用鋰電池作為動力裝置，鋰電池發展前景廣闊。
（2）居民生活水平提高，對手機、穿戴設備、平板電腦消費購買力增強，是鋰電池市場規模擴大的驅動力。
（3）鋰電池產能擴張催生鋰電設備需求，涂布機是鋰電池生產前道工序的核心設備，價值高，占整個鋰電池設備的總額30%，涂布機市場前景可期。
鋰電池涂布機簡介
（1）涂布機將攪拌后的漿料均勻地涂在薄膜、紙張或者其他材料上并烘干，是鋰電池研制和生產中的關鍵機械。
（2）涂布機專用的多功能涂布頭，能實現多種形式的表面涂布產生，收放卷均配置全速自動接膜機構，張力閉環自動控制。
（3）涂布機包括放卷和收卷裝置、涂布裝置、烘干裝置、牽引裝置等。
.png)
控制原理及產品

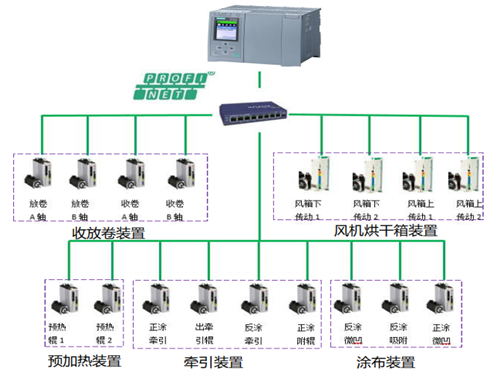

控制原理
.png)
產品型號
控制器： 西門子
PLC： S7-1500
伺服驅動器： Microflex e190*13 & E180*4
伺服電機： ESM Motor*17
通訊總線： ProfiNet IO
PLC控制伺服的方式：ProfiNet GDI
ABB解決方案亮點
.png)
（1）涂布速度
–額定勻速60m/min
–高速80m/min
（2）收放卷裝置
–張力恒定
–放卷A/B軸切換無需停機
–收卷A/B軸切換無需停機
–收卷邊緣整齊
（3）烘干裝置
–風機傳動穩定
–烘干裝置內部氣流平衡
（4）網絡通訊
–通訊協議Profinet一網到底
–標準GDI程序，節約開發時間

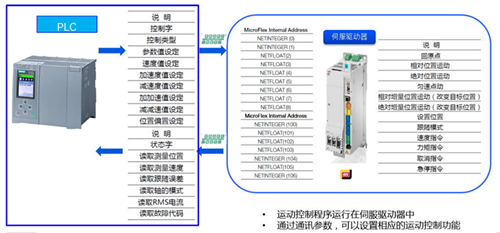

GDI控制方式介紹
.png)
專為西門子PLC開發的功能塊庫
（1）導入功能塊庫后，西門子寄存器與ABB NetData自動映射
（2）功能塊庫的說明文檔(AN00263)，詳細易學。
（3）錄制的PLC & 伺服連接視頻，一步步引導客戶完成配置及編程
（4）客戶可專心于工藝開發，無需了解程序底層，降低開發難度，縮短開發周期。
.png)
