ABB伺服吹瓶機整體解決方案

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-14 11:13:00

項目背景

1.伴隨著經濟發展和人們需求的多樣性，不同種類的PET塑料瓶成為了飲料行業中不可或缺的包裝容器，與每個人的生活息息相關。

2.作為制作PET塑料瓶不可或缺的吹瓶機全球市場需求巨大，且向著全自動、高速高精度方向發展。

3.客戶原來使用的是PTO控制方案，生產精度和可靠性都比較低。需要根據不同生產速度人為調整伺服軸運行速度，且機械振動大。

4.B&R PLC與ABB E190智能型伺服驅動器，通過Powerlink實時以太網總線，通過凸輪規劃，實現所有軸跟隨主軸聯動運行，精度和穩定性大大提高。

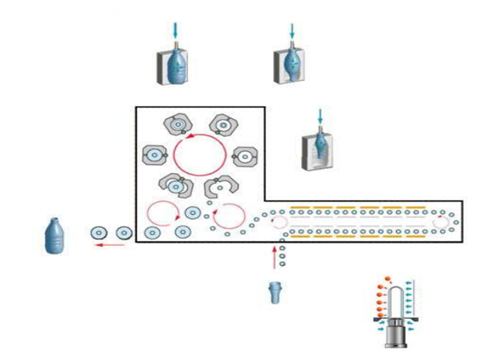

吹瓶機工藝流程

（1）上胚理胚：將瓶胚放置在料筒中，經輸送和理胚進入瓶胚定位裝置

（2）瓶胚加熱：瓶口被固定在爐鏈上，旋轉進入加熱爐軟化

（3）夾胚送胚：加熱后的瓶胚經夾胚和送胚手指送到吹瓶模具中

（4）合模增壓：瓶胚進入模具后，模具封閉鎖緊，并沖滿高壓氣

（5）拉伸吹氣：瓶胚被拉伸桿頂住，先低壓吹拉，再高壓吹拉，排氣開模

（6）出瓶理瓶：成瓶由自動脫模系統從吹瓶平臺拿下來

ABB整體解決方案配置

高性能PLC

（1）B&R X20 CP0484 PLC，高性價比，小巧精致

（2）可擴展模塊化IO，可以通過屏蔽雙絞線擴展，也可以通過Powerlink總線模塊擴展

（3）Powerlink實時以太網控制，PLC任務執行周期和通訊周期均可以達到0.4ms，可以根據緊迫性設置不同的通訊周期和任務周期，減輕PLC負載

（4）標準以太網調試接口，通過VNC方式直接連接觸摸屏，內置USB，RS232接口

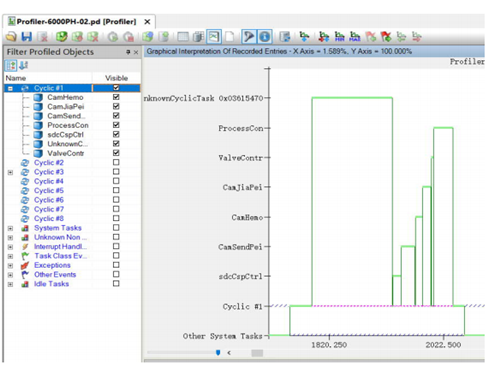

（5）實時監控采集PLC任務執行情況，并以圖形化顯示

Automation Studio 全集成編程軟件平臺

（1）項目管理式編程軟件平臺，集成PLC編程，HMI，仿真和診斷功能。

（2）無需實際硬件，可以完成PLC，伺服電機，運動控制程序，外圍IO等全仿真。

（3）兼容IEC61131-3與PLCopen運動控制規范，C/C++語言編程

（4）觸摸屏畫面全集成

（5）豐富的行業解決方案和例程

（6）OPC-UA工業互聯解決方案

凸輪規劃功能CAM-Automat

（1）無需預先規劃好凸輪曲線，只需將凸輪曲線劃分為若干個狀態，定義每個狀態的起始點

（2）可以在凸輪狀態中插入信號和事件，從而在不同狀態間跳轉

（3）通過凸輪控制方式，實現了夾胚軸，送胚軸和合模軸，自動跟隨主軸速度變化而變化，夾胚精度高，伺服軸運行平穩

智能型伺服驅動器與調試軟件

（1）Microflex e190伺服驅動器支持單相或三項220V供電，可配置兩倍或三倍過載，可共直流母線

（2）Mint Workbench伺服調試軟件，交互式配置引導界面，PID自動調整，強大的編程和監控工具。
