物流碼包設備簡介

（1）通過8個伺服電機控制8根繩子協調控制，在物體的上面4個方向有4根繩子，在物體的下面有4根繩子，然后這8根繩子實現物料的點到點搬運，即卸貨&碼垛功能。

（2）這8根繩子需要精確的計算空間位置和速度，達到在運行的時候張力平衡，

（3）適用于固定地點之間的物體搬運

（4）通常由CPU 伺服系統 卷繞輥繩索等單元組成

（5）繩索速度快5米/秒

（6）上位機通過軌跡計算進行智能化控制，實現高速平滑運動

（7）采用了ABB E180伺服系統和B&R控制器

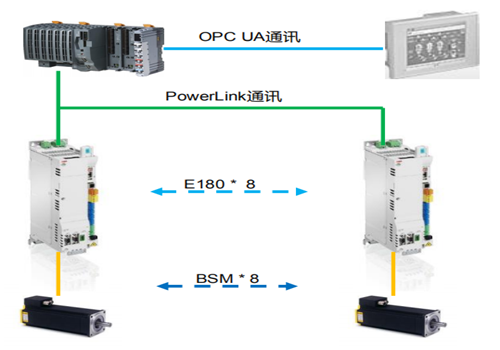

系統框圖

產品型號

上位機：工控機，運行OPC UA Client

PLC：B&R CP1585* 1

伺服驅動: E180 * 8

MFE180-04AN-046A-4+L517

伺服電機：BSM100C-6150BF * 8

額定電流24A 扭矩30牛米

額定速度4000轉

ABB完整解決方案

（1）伺服驅動器：Motiflex E180伺服驅動器借助于Ethernet POWERLINK 實時以太網技術，可實現高精度、高速的軸同步、定位處理。

（2）伺服電機：具有高動態性、高精度、高轉速的BSM伺服電機

（3）控制器：B&R PLC cp1585可實現高性能任務處理，可達200uS任務周期，支持分時多任務技術，內置OPC UA可以實現不同制造商設備的互聯互通。

電氣設備布局圖

伺服安裝圖

ABB完整解決方案：

（1）上位機Labview進行軌跡計算數據通過OPC UA傳送到B&R的控制器。

（2）B&R的控制器通過POWERLINK控制E180伺服系統運行，實現了運動控制的實時性。

（3）B&R的控制器通過多任務性和快速的任務周期實現了運動控制程序的實時性，根據軌跡的空間坐標點和速度實時控制8個伺服的協調動作，8個伺服電機的位置和速度可以根據軌跡數據的變化可以實時變化，以達到8個伺服控制繩索平滑的移動物體到空間的任何一點。工藝要求類似機器人搬運物體到空間的任何坐標點。

（4）根據客戶要求，8個伺服同時啟動同時停止同時回零點，也可以做到單獨伺服的運行、停止、回零等動作。

（5）控制器把伺服的實時位置和轉矩陀螺儀的角度實時傳送給上位機，上位機根據實時數據和計算模型的數據再進行計算，然后下發到控制器，以實現實時控制和調整的運行方式，達到8根繩子張力平衡。

（6）在后期的優化中，因?yàn)锽&R也支持C語言編程和MATLAB/Simulink仿真，客戶把軌跡計算和調整的部分程序挪到控制器中，這樣軌跡數據的傳送省去了OPC UA的傳送時間延時，可以更平滑快速的控制物體移動。

（7）B&R提供了標準化樣例程序和標準化功能塊，方便程序開發。

（8）驅動器提供了標配的轉矩功能和抱閘功能，可實現快速停車和程序控制。
