ABB伺服海綿切割機成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-16 17:13:00

項目背景

（1）海綿切割機是一種高速高精度加工機械

（2）控制要點：切刀軸雙軸同步控制，保證高的同步精度和速度穩定性

（3）客戶原來使用的是PTO控制方案，加工效率和可靠性都比較低。切刀軸電機在高速運行時會出現抖動和噪音大等現象，影響加工質量。

（4）應客戶要求，進行切刀軸同步控制方案設計，與上位機進行動作配合，提高了加工效率和可靠性。

切刀軸同步控制

（1）兩個伺服電機控制切割刀片（鋸條），刀片剛性低，切割過程中容易產生擾動，控制難度較大

（2）位置同步控制，位置誤差和速度波動要求小

（3）高速高精度運動，配合上位加工程序進行聯動

對于切刀軸同步控制ABB可以提供兩種控制方案

（1）伺服驅動器直接編程控制方案ABB MicroFlex e190可以通過編程實現伺服驅動器之間的直接編碼器跟隨（FOLLOW）功能，省去上位控制器

（2）B&R PLC實時以太網控制方案ABB貝加萊PLC+ABB MicroFlex e190+ABB eSM伺服電機，Powerlink實時以太網控制，高性價比、高動態響應、高控制精度

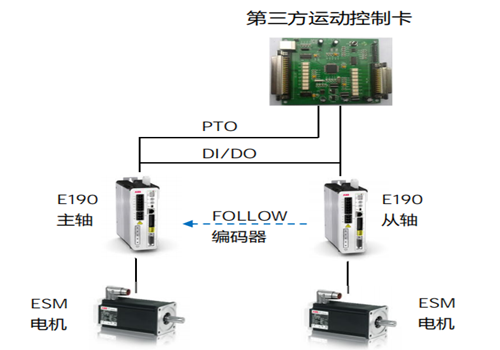

伺服驅動器直接編程控制方案

（1）利用ABB伺服驅動器的可編程功能實現無PLC的伺服軸同步控制

（2）使用FOLLOW功能，可以分別控制主從軸且跟隨比例可以微調。

（3）上位控制器直接發送PTO脈沖控制主軸的轉速，同時可以通過IO點與伺服驅動器進行程序交互

（4）此種控制方式滿足客戶現有控制要求，速度高1500RPM

B&R PLC實時以太網控制方案

（1）為了進一步提高系統可靠性和加工效率，采用Powerlink實時以太網運動控制方案

（2）高250us的實時以太網伺服控制精度，實現同步運動

（3）ABB貝加萊PLC+ABB MicroFlex e190(e180)系列伺服驅動器+ABB ESM系列伺服電機搭配，實現高性價比的運動控制組合。

（4）上位控制器可以通過多種方式與ABB貝加萊PLC進行通訊或控制

（5）可平穩運行達到高運行速度2000RPM

ABB B&R PLC 編程軟件平臺

控制畫面
