ABB伺服粉末灌裝機和軋蓋機設備案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-14 09:22:00

項目背景

（1）粉末灌裝機和軋蓋機設備用于對在線粉末灌裝進行高速度、高精度實時監測，消除人為失誤，提高產品質量。

（2）監督，質量管理越來越受到重視

-事件記錄功能，所有操作和數據需要自動記錄

-電子簽名功能

-審計追蹤功能

-防篡改數據功能

（3）粉末灌裝機和軋蓋機設備自動化產線逐漸從部分工序擴展到整個過程甚整個車間。因此，大數據分析、數字化采集平臺愈發受到重視。

設備簡介和工藝流程

設備簡介

粉末灌裝機和軋蓋機設備包含2個設備：粉末灌裝機和軋蓋機。

（1）粉末灌裝機：粉末灌裝設備用于粉末自動灌裝，能完成空瓶自動定位、充填和計量等工作。主要功能包括轉盤、理瓶、輸送、定位、灌裝、取樣、夾瓶、壓塞等。

（2）軋蓋機：軋蓋設備用于將玻璃瓶送入軋蓋頭，軋蓋頭卡牢玻璃瓶，使鋁蓋緊緊地包住瓶口，然后軋好蓋的玻璃瓶逐漸脫離，進入出瓶軌道，經傳動鏈帶走。主要功能包括進瓶、上蓋、軋蓋、出瓶等。

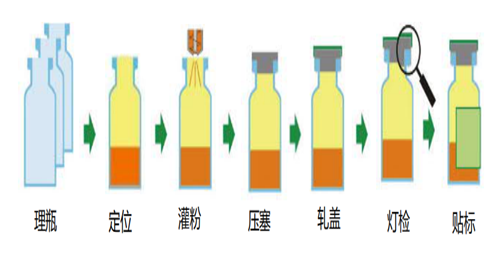

工藝流程

（1）理瓶（粉末灌裝機）：空瓶在旋轉盤上進行整理，依次將空瓶送到傳送帶上。

（2）定位：將空瓶送裝粉位置。

（3）灌裝：空瓶到位以后，灌粉裝置旋轉一定位置，粉末裝入空瓶中。

（4）壓塞：粉末裝完后，傳送帶將瓶子輸送壓塞位置，壓塞裝置將橡皮塞壓入瓶口。

（5）理瓶（軋蓋機）：將帶橡皮塞的玻璃瓶進入轉盤，進行整理，依次將玻璃瓶送入傳送帶。

（6）軋蓋：將玻璃瓶送入軋蓋頭，軋蓋頭卡牢玻璃瓶，使鋁蓋緊緊地包住瓶口，然后軋好蓋的玻璃瓶逐漸脫離。

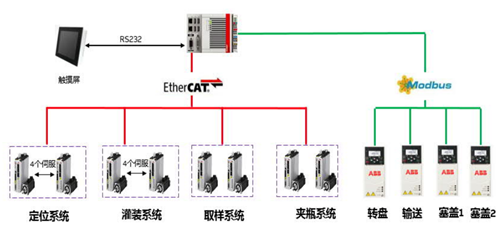

粉末灌裝機系統配置

控制器：Beckhoff PLC

伺服驅動器：Microflex e190*12

變頻器：ACS380*4

伺服電機：HDS Motor*10

ESM Motor*2

伺服總線：EtherCAT

變頻總線：Modbus TCP

軋蓋機系統配置

控制器：Beckhoff PLC

伺服驅動器：Microflex e190*2

變頻器：ACS380*2

伺服電機：HDS Motor *2

伺服總線：EtherCAT

變頻總線：Modbus TCP

ABB解決方案亮點

粉末灌裝機

（1）分裝機采用伺服控制分裝定量螺桿，裝粉誤差小

（2）進瓶位置由高精度凸輪分度間隙控制，定位精度高

（3）粉末灌裝速度：500瓶/min

軋蓋設備

（1）自動完在進瓶、上蓋、軋蓋和出瓶等過程。

（2）旋蓋效率高，瓶蓋不打滑破損，瓶體不拉毛

（3）軋蓋速度：600瓶/min
