彩蝶系列磁棒圓網印花機成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-25 10:27:00

彩蝶系列磁棒圓網印花機簡介

（1）適用于纖維、化學纖維及其混紡的機織物及針織物印花

（2）圓筒印版,直接采用導帶,印花速度比較快,快可達5000m/h

（3）伺服電機獨立傳動,準確可靠自動對花,對花精度±0.1mm

（4）通常由進布、印花、烘燥、落布四個單元組成

（5）缺點是只能印固定花型，適合成批量生產

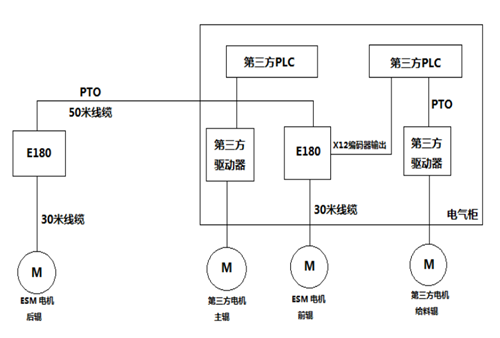

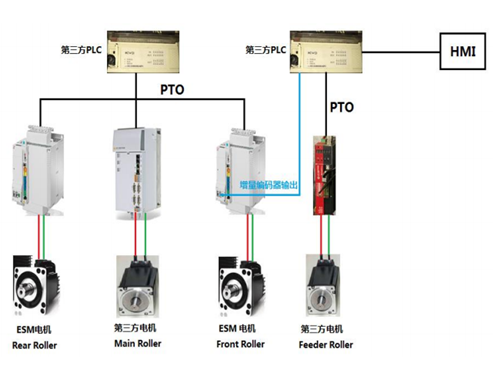

系統框圖

系統說明

（1）搭載第三方PLC和觸摸屏，發脈沖控制（PTO）

（2）使用兩臺Motiflex e180驅動器和ESM電機

（3）e180編碼器輸出端口將編碼器信號反饋給PLC，形成全閉環，保證Feeder Roller在運行時跟隨Front Roller

產品型號：

伺服驅動器：MFE180-04AN-060A-4+L518+N802060A，三相230/460V, 值編碼器

伺服電機： ESM18E-752-154-T1N0A00

額定電流27.4A

額定轉矩48Nm

問題說明

初始方案：e180驅動器均安裝在電氣柜中，后輥電機離電氣柜距離過長，約70米，此時e180不能接收到后輥電機的編碼器反饋信號(反饋信號大線纜長度為30米)

改進方案：將驅動后輥的e180移出此電氣柜，縮短反饋線纜長度30米(PTO傳輸線纜使用50米的雙絞線)

效果：反饋信號正常，PTO控制正常

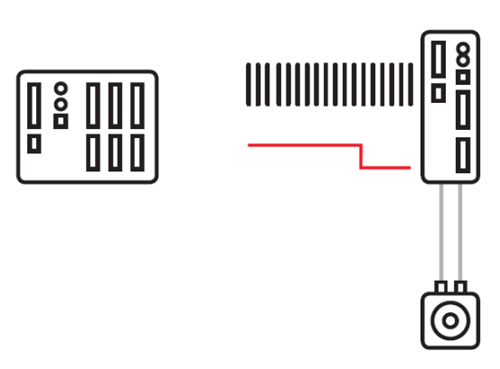

圖示說明

PTO控制

-5V差分（通過第貳編碼器X11）

-12-24V差分 (通過快速輸入X3_DI1/DI2)

-大輸入頻率 2MHz

編碼器仿真輸出(X12)

-提供A/B通道，1個Z索引通道

-9針D型頭連接

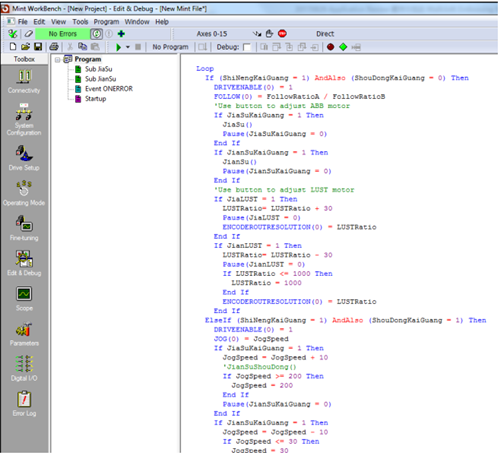

可編程的伺服驅動器

程序功能描述：

（1）手動調整跟隨比例

（2）兩個外部按鈕，一個增加電機轉速，一個減小電機轉速跟隨比例與電機轉速成正比

（3）E180可編程特性，適用于單機或分布式控制場合

開放性

-可接收PTO

-可通過EtherCAT或Powerlink實時以太網總線控制

-亦可通過Modbus/ Profinet io控制，開放性好

適用性

-可接第三方PLC及控制器

-可控制ABB或第三方伺服電機

-適用于設備改造場合
