ABB伺服毫米波門智能安檢設備成功案例

文章出處：ABB變頻器網絡責任編輯：ABB變頻器作者：ABB變頻器人氣：-發表時間：2019-12-13 11:03:00

“毫米波門”智能識別

工作原理：旅客進門后，設備向人體發射毫米波，利用毫米波全息成像的原理，測量從人體反射回來的毫米波來識別人身上攜帶的物品。

特點：

（1）簡便：不用安檢員“搜身”，旅客通過一個“門”，任何攜帶的違禁物品都將無處遁形。

（2）快捷：“傳統手檢時間較長，‘毫米波門’只需旅客停留2秒，便能查驗出攜帶的違禁品。

（3）：相比X射線人體檢查技術來講，毫米波沒有致電離性，對人體沒有傷害，是未來上主流的人體安檢技術。

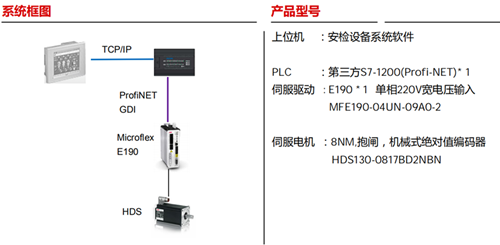

ABB解決方案特點

（1）ABB伺服通訊接口豐富，可以與多家第三方PLC結合

（2）可以連接多種協議的編碼器電機，這次Hiperface協議的機械式編碼器

（3）伺服驅動器的E3接口支持ProfiNET協議，可以與S7-1200&S7-1500 & S7-300系列PLC通訊。

（4）可編程存儲卡N8020，用于參數保存與復制，更換驅動器時，只需把原來的存儲卡插上即可運行。

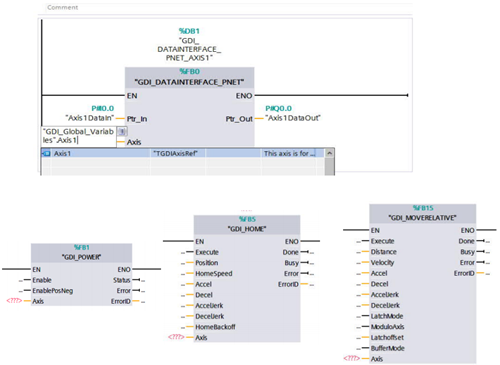

GDI控制方式介紹

專為西門子PLC開發的功能塊庫

（1）導入功能塊庫后，西門子寄存器與ABB NetData自動映射

（2）功能塊庫的說明文檔(AN00263)，詳細易學。

（3）錄制的PLC&伺服連接視頻，一步步引導客戶完成配置及編程

（4）客戶可專心于工藝開發，無需了解程序底層，降低開發難度，縮短開發周期。

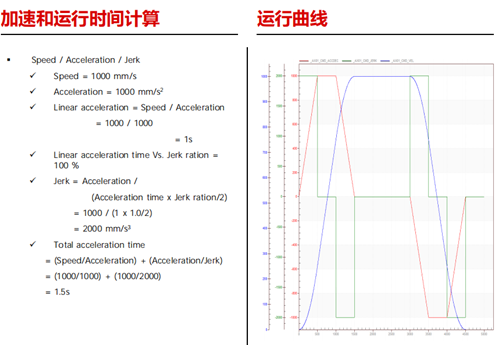

Jerk功能分析和應用

（1）該功能的使用，消除了客戶在長距離運行和短距離啟動停止時的抖動，

（2）客戶根據運行時間計算公式調整 Jerk和加速度

（3）通過ABB的調試軟件中的SCOPE監控運行曲線分析運行軌跡

（4）調整完成后，設備運行平滑和平穩，達到掃描成像要求

此文關鍵字：ABB伺服安檢門專用伺服
