ABB伺服在全伺服絲網印刷機成功案例
.png)
項目背景介紹
（1）絲網印刷是制作大型廣告必不可少的印刷手段。
（2）絲印的承印物材料廣泛，如：有機玻璃、尼龍布、合成紙、安迪板、金屬、塑料等
（3）絲印不受規格的影響，印刷長度可達幾米幾十米。
（4）絲網印刷成本低，經濟合算，工藝靈活，適合于批量生產。
（5）絲網印刷初采用手工操作，只有一個版架、一塊絲網版和一塊模版。隨著自動化技術的高速發展，絲網印刷正朝著機械化、自動化的方向發展。
（6）絲網印刷應用前景廣闊，市場潛力巨大。
絲網印刷機簡介
（1）絲網印刷機是用絲網印版施印的機器，屬于印刷機的一種。絲網印刷機是利用絲網工藝生產印刷品的機器或設備的總稱。
（2）絲網印刷機屬于孔版印刷機，它的印版是一張由真絲等材料編織而成的縱橫交錯、經緯分明的絲網。制作絲網的材料除真絲外，還可用尼龍絲、銅絲、鋼絲或不銹鋼絲等。可分為平面絲網印刷機、曲面絲網印刷機、轉式絲網印刷機等。
（3）絲網印刷機可以在各種紙張、玻璃、木板、金屬、陶瓷、塑料或布匹上印刷文字和圖像，可采用多種油墨，包括可導電的金屬性油墨等。
.png)
絲網印刷機結構及原理
（1）絲網印刷機共4個伺服軸，分別為：旋轉軸、刮刀軸、上下軸和網軸
（2）系統建立一個虛軸做為主軸，旋轉軸跟隨主軸同步運行，其他伺服軸跟隨主軸實現電子凸輪運行
（3）工作循環：給件→定位→落版→降刮墨板、升回墨板→刮墨行程→升刮墨板→降回墨板→抬版→回墨行程→解除定位→收件
（4）刮墨板在完成單向印刷后與絲網印版一起脫離承印物，同時進行返程回墨，即完成一個印刷循環
.png)
系統說明
（1）歐姆龍PLC，EtherCAT實時工業以太網總線控制
（2）核心控制使用4套ABB伺服控制系統，跟隨主軸(虛軸)實現1軸位置同步，3軸電子凸輪運行
系統配置

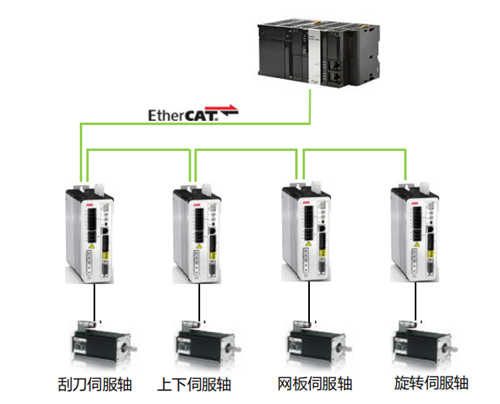

控制器：歐姆龍 PLC
通訊總線：EtherCAT
伺服驅動:Microflex e190*4
伺服電機：ESM motor*4
.png)
方案特點
（1）伺服書本式安裝，節省柜內空間
（2）伺服集成STO，提高系統性
（3）E190驅動器易于安裝、使用和維護
（4）多軸電子凸輪聯動運行實現精確位置控制，精度穩定可靠
（5）EtherCAT總線控制，一網到底，布線簡單簡潔
（6）實時工業以太網控制，系統響應更快，更穩定，同時抗干擾能力更強
（7）方案開放性與靈活性強，可連接第三方控制器，方便拓展
系統功能特點
（1）、節能、環保、成品合格率高
（2）各軸電子凸輪控制，系統運行更穩定，速度響應更快，控制精度更高
（3）機、電、氣一體化；具手動、半自動、全自動三種運行功能
（4）高速、節省人工、產品自動計數等特點，在各種絲網印刷機中占據優勢
（5）整機集中控制，程序編排與生產速度可按生產工藝要求實時調整。整機操作方便、靈活、自動化程度高。
各凸輪軸運行曲線：
.png)

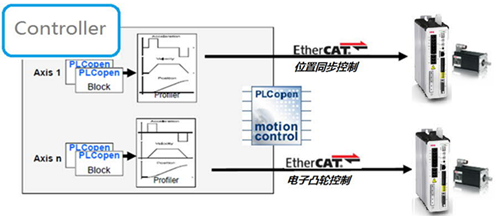

實時工業以太網EtherCAT總線控制及PLCopen運動控制庫
.png)
高性能的ABB產品組合—Motiflex e190&ESM電機
.png)
現場調試圖片
.png)
