ABB全伺服塑料熱成型機成功案例
.png)
全伺服塑料熱成型機成功案例
近幾年科學技術高速發展，各種技術產業也在我國飛速發展，越來越多的機械設備闖進我們的生活。
國內熱成型機行業隨著包裝片材的發展不斷推出配置和新機型。外資和進口設備的引進，也提高了塑料熱成型行業整體發展水平。
目前，塑料熱成型設備主要生產熱成型制品，且廣泛應用于、蔬菜、水果、飲料、乳品、工業零件等領域的包裝。隨著國內需求的日益增長，包裝塑料熱成型設備用途也越來越廣泛，用量也逐年增加，前景看好。

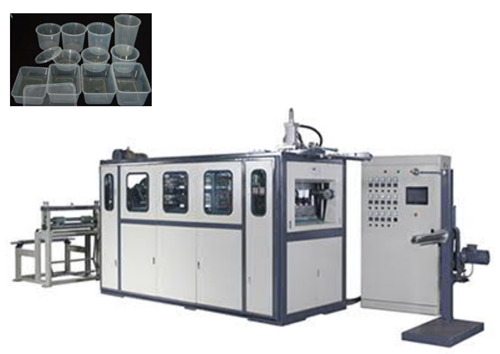

熱成型機簡介
熱成型機主要用于生產、制作一次性餐飲具、冷飲杯、酸奶杯、果凍杯、冰淇淋杯、快餐盒、方便面碗等。同時還可以加工醫藥、輕工、紡織、旅游、玩具等有關塑料包裝制品。
原材料同樣適應廣泛。如PS、PP、PVC、PET、ABS及其他塑料片材均可加工制作。
產品之一的塑料杯是一種用來裝液體或固體物品的塑料制品，具有杯厚耐熱，倒入熱水不軟化，無需杯托，不滲透，顏色多樣，重量輕便，不易摔壞等特點。廣泛適用于航空、辦公、酒店、酒吧、KTV、家居等場地使用。
.png)

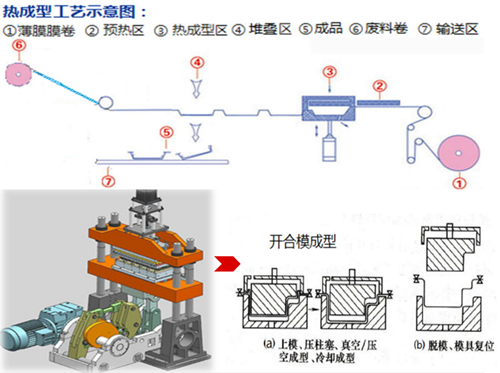

全伺服熱成型機結構及原理
（1）塑料熱成型機由放料架，加熱箱，成型臺，收料架，空氣壓縮機等組成
（2）設備共5個伺服軸，分別為：開合模、拉伸、送片、堆疊和輸送
（3）采用熱成型工藝：將熱塑性塑料片材加工成各種制品的較特殊的塑料加工方法
（4）片材夾在框架上加熱到軟化狀態，在外力作用下，使其緊貼模具的型面，以取得與型面相仿的形狀。冷卻定型后，經修整即成制品
.png)
ABB系統解決方案及說明
（1）匯川PLC，EtherCAT實時工業以太網控制
（2）核心控制使用4套ABB伺服控制系統，外加一套小功率雷賽伺服作為輔助輸送軸
系統配置
控制器 ：匯川 Inovance AM600
通訊總線：EtherCAT
伺服驅動 : Motiflex e180 *4+ Leadshine servo *1
伺服電機：ESM motor*4+ Leadshine motor *1

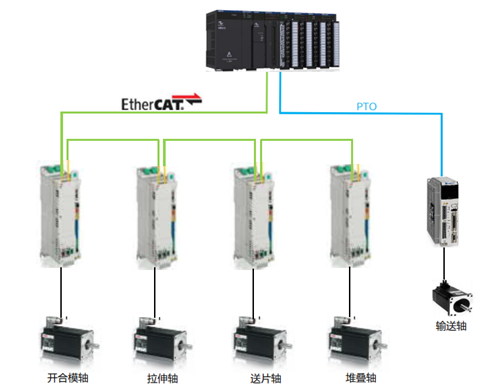

系統框圖
.png)
ABB解決方案特點
（1）伺服書本式安裝，節省柜內空間
（2）伺服集成STO，提高系統性
（3）E180驅動器易于安裝、使用和維護
（4）多軸聯動實現精確位置控制，精度穩定可靠
（5）實時工業以太網EtherCAT總線控制，一網到底
（6）方案開放性與靈活性強，可連接第三方控制器，方便拓展
.png)
系統功能特點
（1）、節能、環保、成品合格率高
（2）整機集送片、加熱、拉伸、成型、切邊、堆疊、輸送一次性完成
（3）機、電、氣一體化；具手動、半自動、全自動三種運行功能
（4）高速、節省人工、產品自動計數堆疊等特點，在各種熱成型機里占據優勢
（5）整機控制器集中控制，程序編排與生產速度可按實際生產工藝不同要求進行隨機調整。使整機操作更方便、更靈活、自動化程度更高
.png)
實時工業以太網EtherCAT總線控制及PLCopen運動控制庫
.png)
此文關鍵字：ABB伺服 熱成型機伺服
